VF 3016

Máquina rígida de cinco ejes, diseñada específicamente para maquinar herramientas de prensado, moldes y matrices

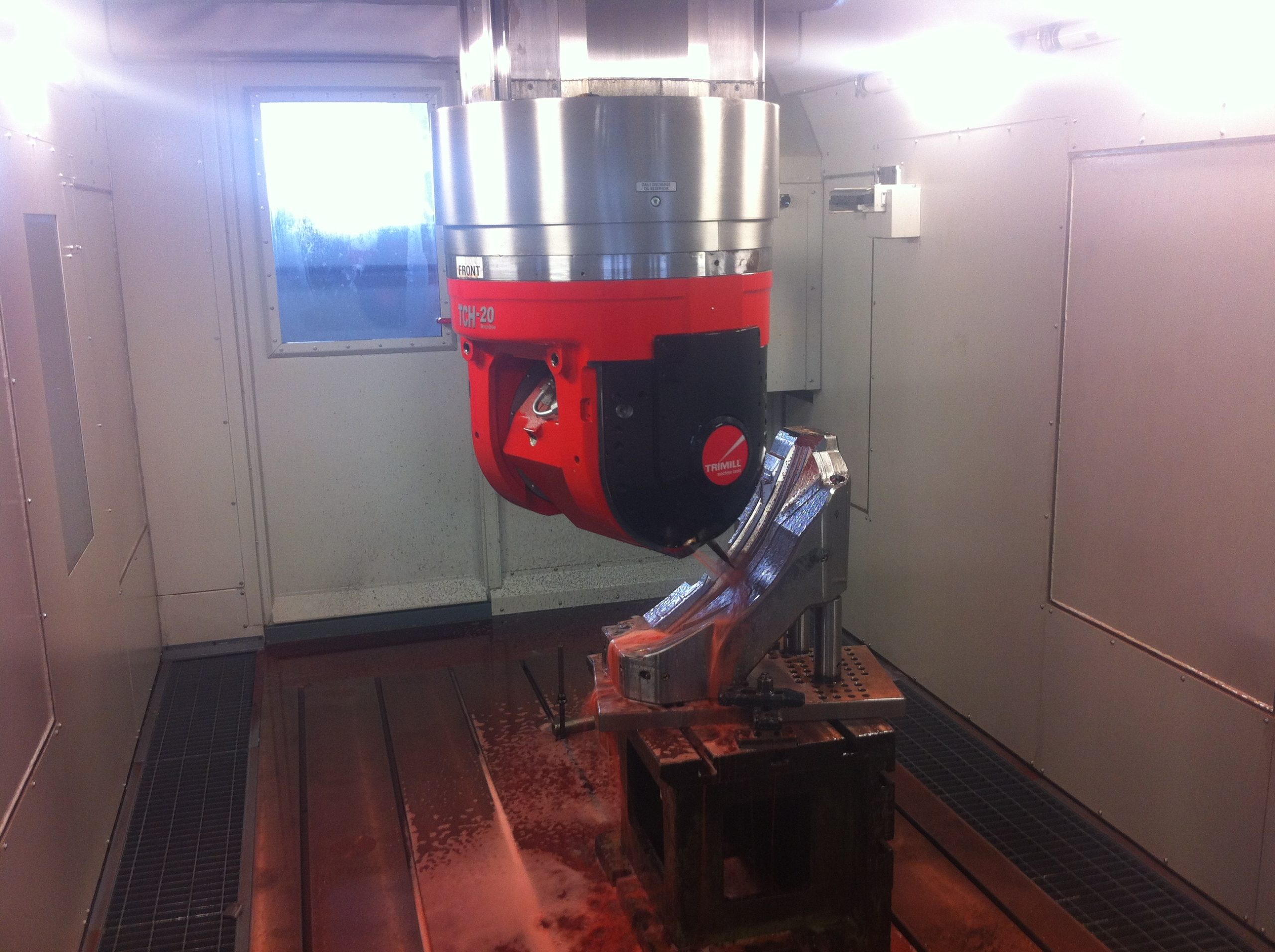

Mecanizado de cinco ejes con una única sujeción mediante un cabezal de fresado de dos ejes

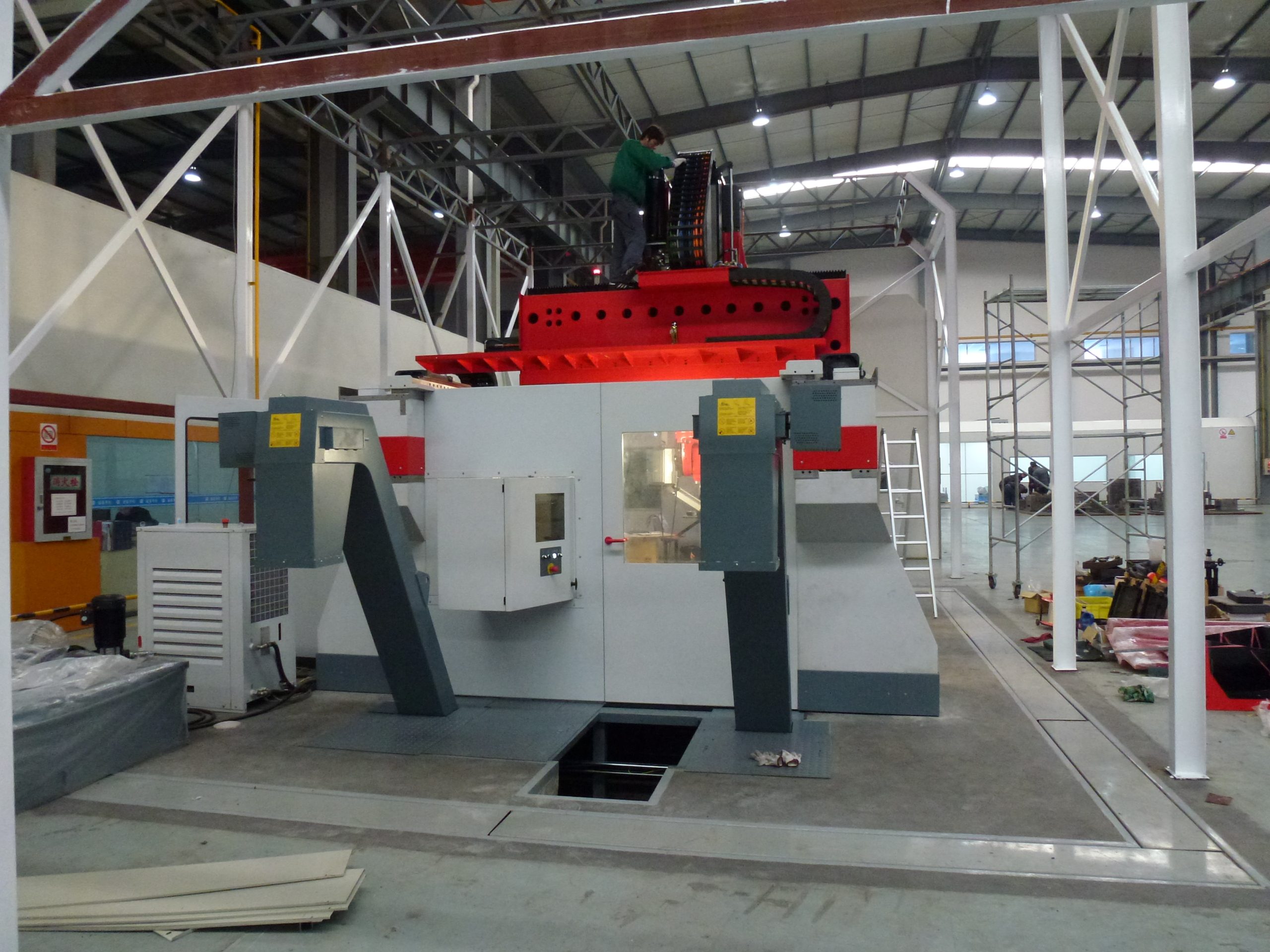

Diseño de la máquina como un pórtico superior para una alta dinámica y precisión de mecanizado
Excepcional estructura cerrada del travesaño (eje X) soporte transversal con deslizador y unidad de fresado ubicados en el interior (ejes Y y Z)
Resultados del mecanizado constantes gracias al guiado termosimétrico estable
La pieza labrada, firmemente colocada, permite lograr una superficie de alta calidad
Alto rendimiento de la producción: la máquina está diseñada para el desbaste y acabado en una única sujeción
Máquina muy compacta, gran zona de trabajo con una ocupación relativamente pequeña
Distancia seleccionable de la cara del husillo a la superficie de sujeción de la mesa
Diseño ergonómico: facilidad de uso y de acceso a la zona de trabajo
Relación precio-rendimiento convincente

Documentos para descargar

Husillo opcional / cabeza
Modelo	T30C
Potencia (S1/100%) [kW]	40
Potencia (S6/40%) [kW]	50
Par de torsión (S1/100%) [Nm]	248
Par de torsión (S6/40%) [Nm]	314
Velocidad [1/min]	14.000
Cono de acoplamiento	HSK - A100
Inclinación del husillo [°]	-110/+110
Giro del cabezal [°]	-360/+360
Reforzamiento (del eje basculante) [Nm]	8.000
Reforzamiento (del eje giratorio) [Nm]	8.000
Paso de posicionamiento [°]	continuous

Husillo opcional / cabeza
Modelo	T30C CSC
Potencia (S1/100%) [kW]	50
Potencia (S6/40%) [kW]	62
Par de torsión (S1/100%) [Nm]	251
Par de torsión (S6/40%) [Nm]	313
Velocidad [1/min]	20.000
Cono de acoplamiento	HSK - A100
Inclinación del husillo [°]	-110/+110
Giro del cabezal [°]	-360/+360
Reforzamiento (del eje basculante) [Nm]	8.000
Reforzamiento (del eje giratorio) [Nm]	8.000
Paso de posicionamiento [°]	continuous

Husillo opcional / cabeza
Modelo	T21C
Potencia (S1/100%) [kW]	42
Potencia (S6/40%) [kW]	50
Par de torsión (S1/100%) [Nm]	67
Par de torsión (S6/40%) [Nm]	84
Velocidad [1/min]	24.000
Cono de acoplamiento	HSK - A63
Inclinación del husillo [°]	-100/+100
Giro del cabezal [°]	-360/+360
Reforzamiento (del eje basculante) [Nm]	4.000
Reforzamiento (del eje giratorio) [Nm]	4.000
Paso de posicionamiento [°]	continuous

Husillo opcional / cabeza
Modelo	T21C CSC
Potencia (S1/100%) [kW]	29
Potencia (S6/40%) [kW]	38
Par de torsión (S1/100%) [Nm]	69
Par de torsión (S6/40%) [Nm]	91
Velocidad [1/min]	24.000
Cono de acoplamiento	HSK - A63
Inclinación del husillo [°]	-100/+100
Giro del cabezal [°]	-360/+360
Reforzamiento (del eje basculante) [Nm]	4.000
Reforzamiento (del eje giratorio) [Nm]	4.000
Paso de posicionamiento [°]	continuous

Husillo opcional / cabeza
Modelo	U2C
Potencia (S1/100%) [kW]	33
Potencia (S6/40%) [kW]	40
Par de torsión (S1/100%) [Nm]	1.000
Velocidad [1/min]	5.000
Cono de acoplamiento	HSK-A100 (SK 50)
Inclinación del husillo [°]	-185/+185
Giro del cabezal [°]	-185/+185
Reforzamiento (del eje basculante) [Nm]	3.000
Reforzamiento (del eje giratorio) [Nm]	6.500

Husillo opcional / cabeza
Modelo	T15C
Potencia (S1/100%) [kW]	42/50
Potencia (S6/40%) [kW]	50/65
Par de torsión (S1/100%) [Nm]	67/96
Par de torsión (S6/40%) [Nm]	84/124
Velocidad [1/min]	24.000/15.000
Cono de acoplamiento	HSK-A63/HSK-A100
Inclinación del husillo [°]	-115/+115
Giro del cabezal [°]	-360/+360
Reforzamiento (del eje basculante) [Nm]	5.400
Reforzamiento (del eje giratorio) [Nm]	6.120

Husillo opcional / cabeza
Modelo	U3C
Potencia (S1/100%) [kW]	42/63
Potencia (S6/40%) [kW]	50/76
Par de torsión (S1/100%) [Nm]	67/200
Par de torsión (S6/40%) [Nm]	84/242
Velocidad [1/min]	24.000/13.000
Cono de acoplamiento	HSK-A63/HSK-A100
Inclinación del husillo [°]	-180/+180
Giro del cabezal [°]	-360/+360
Reforzamiento (del eje basculante) [Nm]	5.400
Reforzamiento (del eje giratorio) [Nm]	5.400

Descargar Datos técnicos
