De 3 ejes
(Ejemplo de marcado:: VC 1810 = eje X 1.800 mm, eje Y 1.000 mm)

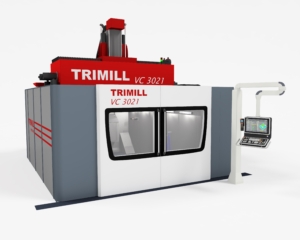

- Máquina rígida de tres ejes, diseñada específicamente para maquinar herramientas de prensado, moldes y matrices
- Diseño de la máquina como centro de pórtico del tipo pórtico superior
- Excepcional estructura cerrada del travesaño (eje X) y el soporte transversal con un deslizador de cuatro guías ubicado en el interior (ejes Y y Z)
- Resultados del mecanizado constantes gracias al guiado termosimétrico uniforme
- La pieza labrada, firmemente colocada, permite lograr una superficie de alta calidad
- Alto rendimiento de la producción: la máquina está diseñada para el desbaste y acabado en una única sujeción
- Máquina muy compacta, gran espacio de trabajo con una ocupación relativamente pequeña
- Instalación y puesta en funcionamiento rápidos: la máquina se transporta como un único conjunto
- Diseño ergonómico: facilidad de uso y de acceso a la zona de trabajo
- Relación precio-rendimiento convincente
Prueba de parametría estándar
| PARAMETERS | VC 1110 | VC 1810 | VC 2314 | VC 3016 | VC 3021 | VC 4525 | VC 4535 | VC 4545 |
|---|---|---|---|---|---|---|---|---|
| Travels | ||||||||
| X-Axis [mm] | 1.100 | 1.800 | 2.300 | 3000 | 3.000 | 4.500 | 4.500 | 4.500 |
| Y-Axis [mm] | 1.000 | 1.000 | 1.400 | 1600 | 2.100 | 2.500 | 3.500 | 4.500 |
| Z-Axis [mm] | 700 | 700 | 800 | 1200 | 1.200 | 1.500 | 1.500 | 1.500 |
| Opening Z-axis | ||||||||
| Feed rates [mm/min] | 30.000 | 30.000 | 30.000 | 40.000 | 40.000 | 40.000 | 40.000 | 40.000 |
| Machine table [mm] | 1.300 x 1.370 | 2.000 x 1.370 | 2.500 x 1.900 | 3.500 x 1.750 | 3.500 x 2.250 | 4.000 x 2.800 | 5.000 x 3.800 | 5.000 x 4.800 |
| Workpiece weight [kg/m2] | 1.000 | 1.000 | 1.000 | 7.000 | 7.000 | 7.000 | 7.000 | 7.000 |
| Acceleration [m/s2] | 3 | 3 | 3 | 4 | 4 | 3 | 3 | 3 |
| Machine dimensions | ||||||||
| Lenght [mm] | 4.300 | 5.000 | 5.100 | 7.275 | 8.230 | 8.065 | 9.065 | 9.065 |
| Width [mm] | 3.550 | 3.550 | 4.600 | 5.295 | 5.795 | 7.005 | 8.005 | 9.005 |
| Depth [mm] | 3.810 | 3.810 | 4.050 | 5.160 | 5.160 | 6.245 | 6.245 | 6.245 |
| Machine weight [kg] | 16.000 | 18.000 | 25.500 | 58.500 | 61.100 | 89.300 | 109.900 | 115.800 |
