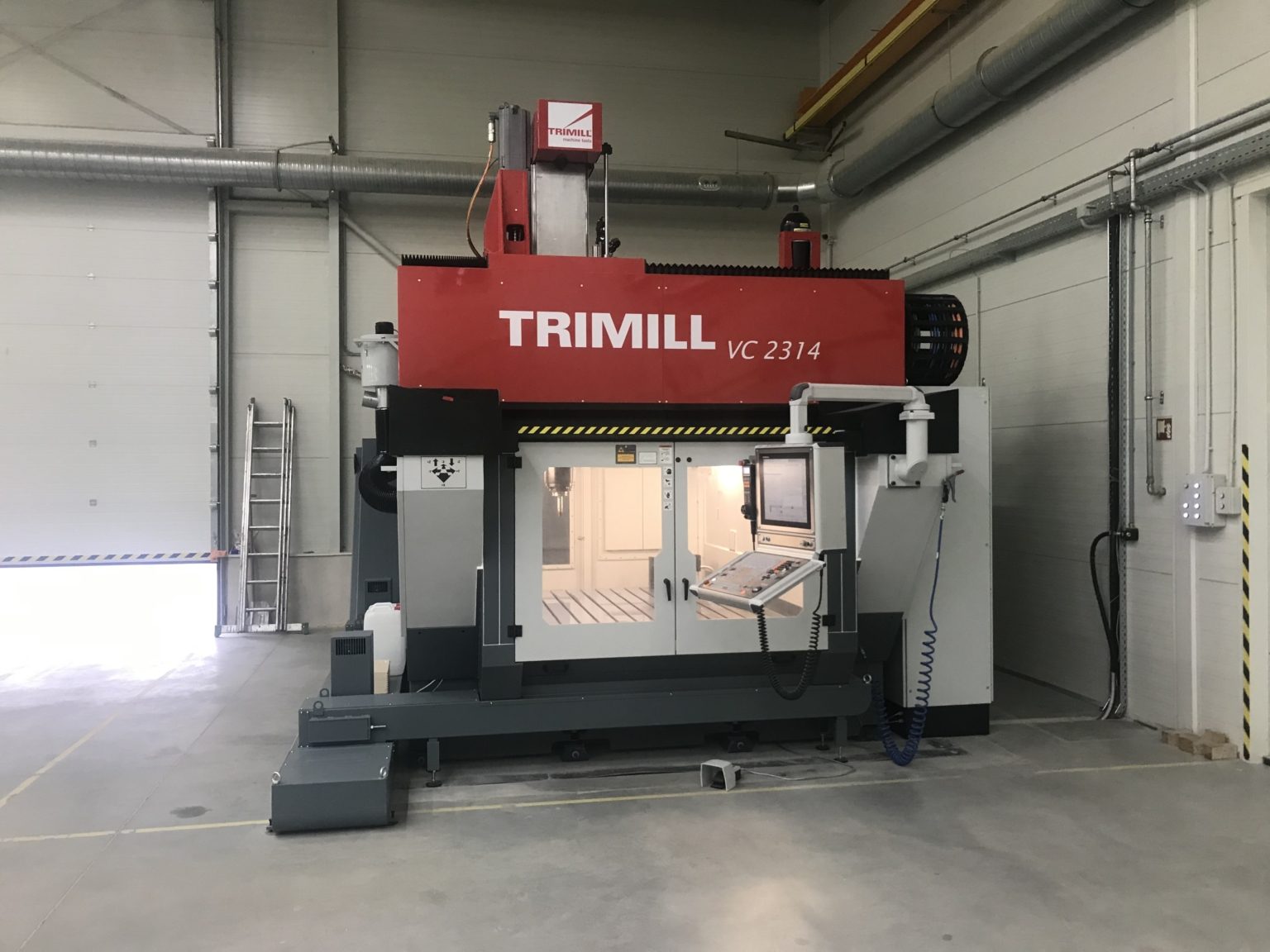

VC 2314
- Máquina rígida de tres ejes, diseñada específicamente para maquinar herramientas de prensado, moldes y matrices
- Diseño de la máquina como centro de pórtico del tipo pórtico superior
- Excepcional estructura cerrada del travesaño (eje X) y el soporte transversal con un deslizador de cuatro guías ubicado en el interior (ejes Y y Z)
- Resultados del mecanizado constantes gracias al guiado termosimétrico uniforme
- La pieza labrada, firmemente colocada, permite lograr una superficie de alta calidad
- Alto rendimiento de la producción: la máquina está diseñada para el desbaste y acabado en una única sujeción
- Máquina muy compacta, gran espacio de trabajo con una ocupación relativamente pequeña
- Instalación y puesta en funcionamiento rápidos: la máquina se transporta como un único conjunto
- Diseño ergonómico: facilidad de uso y de acceso a la zona de trabajo
- Relación precio-rendimiento convincente
Documentos para descargar
Datos técnicos
| Avances | |
|---|---|
| Eje X [mm] | 2.300 |
| Eje Y [mm] | 1.400 |
| Eje Z [mm] | 800 |
| Husillo opcional / cabeza | |
|---|---|
| Potencia (S1/100%) [kW] | 32 |
| Potencia (S6/40%) [kW] | 40 |
| Par de torsión (S1/100%) [Nm] | 306 |
| Par de torsión (S6/40%) [Nm] | 390 |
| Velocidad [1/min] | 14.000 |
| Cono de acoplamiento | HSK - A100 |
| Husillo opcional / cabeza | |
|---|---|
| Potencia (S1/100%) [kW] | 29 |
| Potencia (S6/40%) [kW] | 38 |
| Par de torsión (S1/100%) [Nm] | 69 |
| Par de torsión (S6/40%) [Nm] | 91 |
| Velocidad [1/min] | 24.000 |
| Cono de acoplamiento | HSK - A63 |
| Otro | |
|---|---|
| Superficie de sujeción [mm] | 2.500 x 1.900 |
| Peso de pieza mecanizada [kg] | 18.000 |
| Velocidad de avance [mm/min] | 30.000 |
| Aceleración [m/s2] | 3 |
| Peso de la máquina [kg] | 25.500 |
Descargar Datos técnicos
